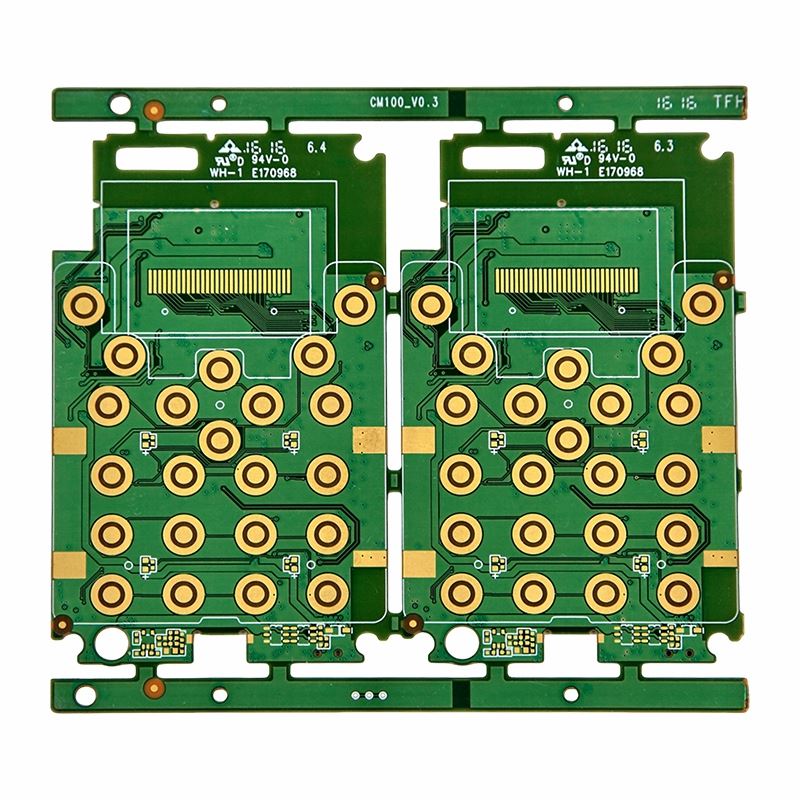

Твърда печатна платка за медицинско устройство

Твърдите печатни платки за медицински устройства се използват в продукти, които изискват стабилна производителност, точно предаване на сигнала, строг контрол на качеството и-дългосрочна надеждност. В сравнение с общите електронни продукти, медицинските устройства често имат по-високи изисквания за безопасност, последователност и проследимост. Малък дефект на PCB може да причини нестабилност на сигнала, функционална повреда, забавяне на сглобяването или дългосрочни-проблеми с надеждността. За производителите на медицински изделия изборът на правилния доставчик на печатни платки не е свързан само с цената, но и с намаляването на риска през целия жизнен цикъл на продукта.

Ние предлагаме персонализирани решения за производство на твърди печатни платки за медицинско оборудване за наблюдение, диагностични инструменти, медицински сензори, преносими здравни устройства, лабораторно оборудване, контролни модули и други медицински електронни приложения. За клиенти, които търсят aМедицинска платка с висока надеждност, ние се фокусираме върху стабилни материали, контролирани производствени процеси, внимателна инспекция и инженерна поддръжка от разработването на прототип до масовото производство.

Много медицински устройства зависят от точното събиране на сигнала и стабилното предаване на данни. Оборудването за наблюдение, диагностичните устройства, сензорните модули и лабораторните инструменти може да изискват чисти сигнални пътища и постоянна производителност на веригата. Ако печатната платка има нестабилен импеданс, лошо подравняване на слоя, неравномерна дебелина на медта или вариация на производството, крайното устройство може да страда от шум в сигнала, неточни показания или намалена производителност.

За аPCB за медицинско оборудване, стабилното представяне на сигнала е тясно свързано с дизайна на платката и качеството на производство. Ние можем да поддържаме изисквания за контролиран импеданс, преглед на многослойно стека-нагоре, обработка на фини линии и стабилна регистрация на слоеве според нуждите на проекта. Преди производството нашият инженерен екип може да прегледа ключови дизайнерски фактори, като ширина на трасето, разстояние, структура на отворите, баланс на медта, дебелина на платката и покритие на повърхността, за да помогне за намаляване на рисковете,-свързани със сигнала.

Проследимостта на материала е друга основна грижа за проектите за медицинска електроника. Клиентите често трябва да знаят дали един и същ материал може да се използва за повторни поръчки, дали партидите от материали могат да бъдат проследени и дали производствените записи могат да поддържат по-късен преглед на качеството. Нестабилните или непроследими материали могат да доведат до непоследователни електрически характеристики, проблеми при сглобяването или трудности по време на валидирането на продукта.

Ние поддържаме контрол на материалите въз основа на изискванията на клиента и спецификациите на проекта. Общите опции за материали включват стандартен FR4, High-Tg FR4, материали без-халогени и други избрани материали за специфични електрически или топлинни нужди. Изборът на материал трябва да зависи от функцията на продукта, работната среда, плътността на компонентите, процеса на сглобяване и дългосрочния-план за доставка.

Целта не е просто да се избере най-скъпият материал, а да се избере най-подходящият материал за производителност, надеждност, цена и -дългосрочна производствена стабилност.

Строгият контрол на качеството помага за намаляване на производствените рискове и подобряване на доверието на клиентите. Клиентите на медицински устройства обикновено искат да знаят как фабриката контролира дефектите преди изпращане, особено дефекти, които могат да повлияят на сглобяването, електрическите характеристики или дългосрочната-надеждност.

Нашият процес на качество обхваща инспекция на материала, инспекция на веригата, контрол на пробиването, инспекция на медно покритие, инспекция на маска за запояване, инспекция на повърхностното покритие, електрически тестове и окончателна визуална инспекция. За проекти с по-високи изисквания тестване на импеданс, тестване с летяща сонда, анализ на микро-срезове или специални доклади от инспекции също могат да бъдат организирани според нуждите на клиента.

Контролът на качеството не е само откриване на дефекти след производството. Става дума и за предотвратяване на повтарящи се проблеми чрез стабилни процеси, ясни производствени документи и последователни стандарти за проверка. Това помага за намаляване на често срещаните рискове за печатни платки, като отворени вериги, къси съединения, лоша възможност за запояване, повърхностно замърсяване, неточни отвори, недостатъчна дебелина на медта и нестабилно качество на външния вид.

Много рискове за ПХБ започват по време на етапа на проектиране. Един дизайн може да изглежда завършен, но все още може да включва проблеми с технологичността, които увеличават разходите, намаляват добива или влияят на надеждността. Инженерната поддръжка на DFM помага на клиентите да открият тези рискове преди да започне производството.

Нашият преглед на DFM може да провери дали ширината на линията, разстоянието, размерът на отвора, пръстеновидният пръстен, хлабината на маската за запояване, балансът на медта, повърхностното покритие, стека-нагоре и панелирането са подходящи за производство. За аМногослойна медицинска печатна платка, този преглед е особено ценен, тъй като многослойните структури могат да включват по-сложни изисквания за подравняване на слоевете, контрол на импеданса, точност на пробиване и надеждност на вътрешната връзка.

Чрез ранно идентифициране на потенциални проблеми, клиентите могат да намалят повтарящите се ревизии, да избегнат ненужни производствени забавяния и да подобрят шанса за стабилно производство от първата компилация.

Проектите за медицински устройства често преминават през няколко етапа преди окончателното масово производство. Етапът на прототипа се използва за проверка на дизайна, електрически тестове, механично монтиране и ранна оценка на ефективността. След като прототипът бъде одобрен, клиентите може да имат нужда от малка-серия или пилотно производство, за да потвърдят ефективността на сглобяването и стабилността на процеса. След като продуктът бъде валидиран, стабилното масово производство става основен фокус.

Ние подкрепяме клиентите от прототип до масово производство с инженерен преглед, препоръки за материали, предложения за повърхностно покритие и планиране на производството. Това помага на клиентите да преминат плавно от ранна разработка към повторни поръчки. По време на този процес ясната комуникация е много важна. Пълната информация за проекта, като файлове на Gerber, количество, дебелина на дъската, дебелина на медта, изисквания за материал, покритие на повърхността, нужди от изпитване и специални допустими отклонения, ни позволява да предоставим по-точна оферта и производствен план.
